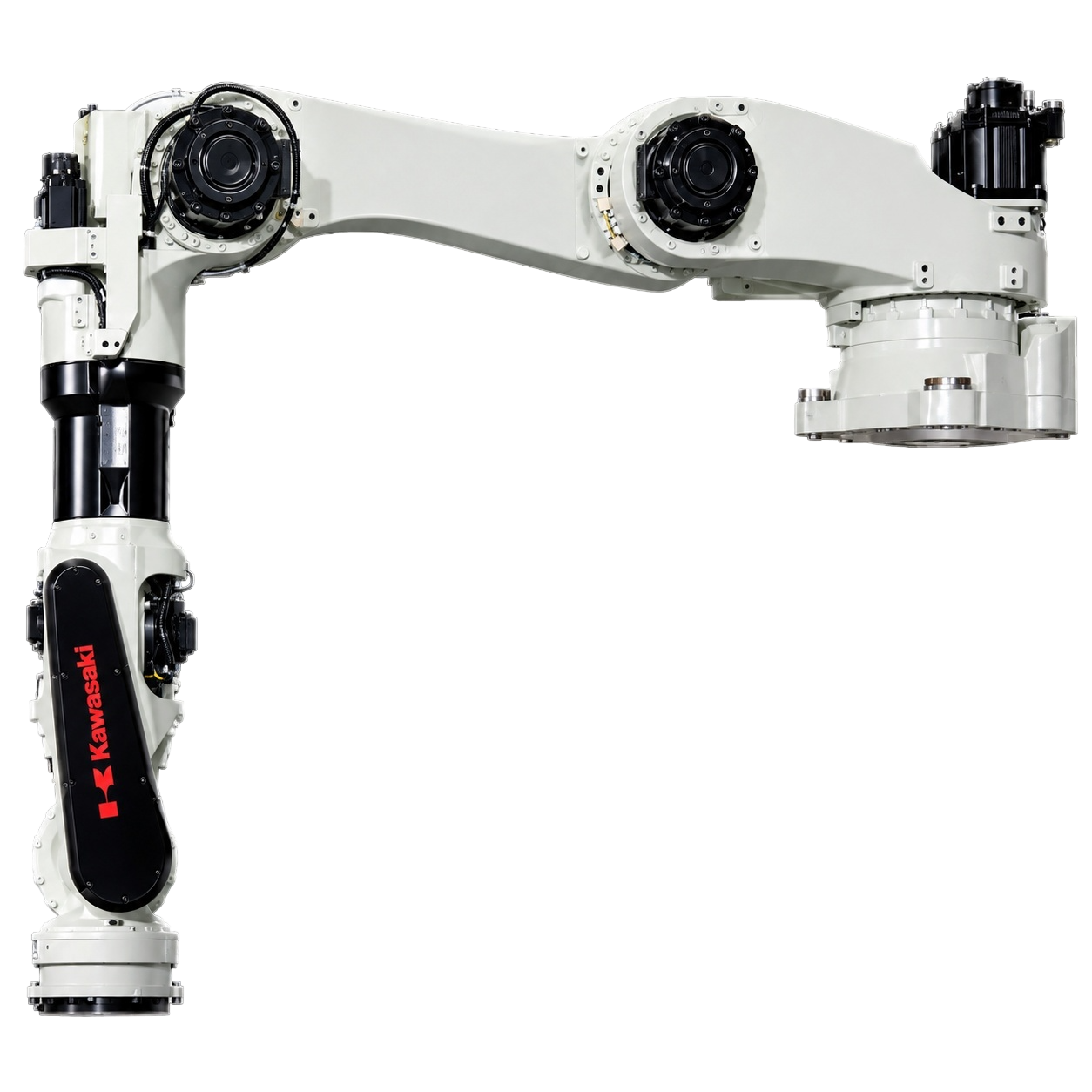

Промышленный робот для обслуживания станков Kawasaki BT200L

Kawasaki BT200L — это консольный манипулятор, который загружает и выгружает заготовки в станки с ЧПУ, не занимая место на полу. Он крепится над рабочим пространством, а оператор получает свободный доступ к оборудованию. Вес заготовки до 200 кг и зона обслуживания 3 151 мм позволяют работать с тяжёлыми деталями и обслуживать несколько станков с одной позиции.

BT200L в цифрах

• 200 кг — вес заготовки, которую робот ставит в патрон без крана
• 3 151 мм — зона, покрывающая 2–3 станка с ЧПУ
• ±0,08 мм — точность установки детали в патрон
• 40 секунд — время загрузки одной заготовки
• 3–4 оператора — столько заменяет один робот
• IP67 — защита запястья от стружки и СОЖ

Для каких производств создан BT200L

Робот подходит там, где ручная загрузка станков становится узким местом:

• Металлообработка — токарные и фрезерные станки с ЧПУ, крупные детали
• Машиностроение — обслуживание нескольких станков одним роботом
• Металлургия — работа с тяжёлыми заготовками в условиях пыли и стружки
• Производство крупногабаритных деталей — там, где ручной труд опасен или невозможен

Параметры BT200L

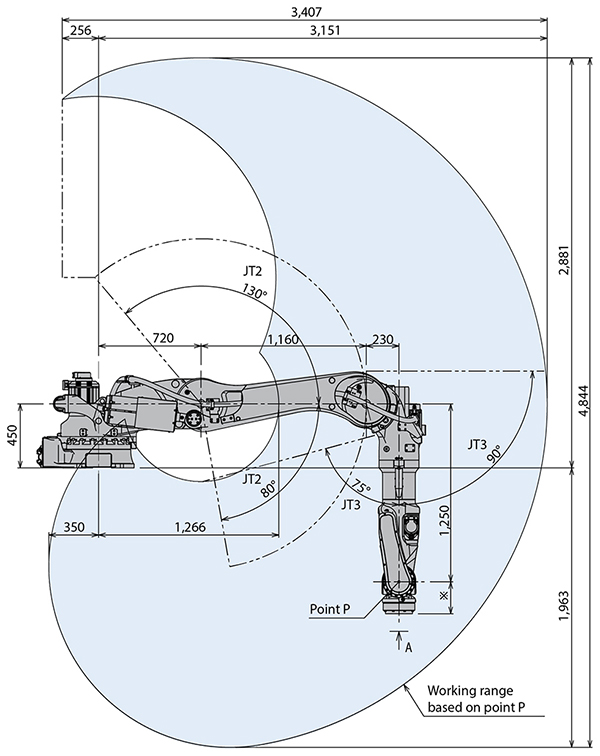

Диапазоны движения по осям

• Поворот руки (JT1): ±160°
• Рука вперед-назад (JT2): +80°…−130°
• Рука вверх-вниз (JT3): +90°…−75°
• Запястье поворот (JT4): ±210°
• Запястье сгиб (JT5): ±125°
• Запястье вращение (JT6): ±210°

Допустимые моменты и инерция

• JT4 / JT5: 1 334 Н·м, 199,8 кг·м²
• JT6: 588 Н·м, 154,9 кг·м²

Как BT200L обслуживает станок — по шагам

1. Взятие заготовки. Робот берёт деталь из накопителя или с конвейера. Захват подбирается под форму и вес заготовки.
2. Установка в патрон. Робот устанавливает деталь в патрон станка и контролирует усилие зажима.
3. Запуск обработки. Робот подаёт сигнал станку на старт программы. Оператор в это время может заниматься другой задачей.
4. Выгрузка. После обработки робот забирает готовую деталь и укладывает её в накопитель.
5. Повтор. Цикл повторяется без пауз — станок не ждёт.

Почему BT200L, а не обычный манипулятор

✔ Консольный монтаж — доступ к станку остаётся свободным.
Напольный робот занимает место перед станком. Оператору приходится обходить манипулятор, чтобы подойти к патрону. BT200L висит над рабочим пространством — подход к станку свободен.

✔ 200 кг — рабочий диапазон для тяжёлых заготовок.
Столько весит крупная отливка или стальной вал. BT200L берёт их без крана и тележки. Один робот заменяет 3–4 оператора на тяжёлых операциях.

✔ IP67 на запястье — защита от стружки и СОЖ.
В механообработке робот работает в агрессивной среде: стружка, СОЖ, пыль. Обычная техника здесь быстро выходит из строя. BT200L справляется.

✔ Кабели внутри руки — защита коммуникаций от износа.
При интенсивной работе наружная проводка перетирается. У BT200L пневматика и шланги идут внутри манипулятора. Это продлевает срок службы и упрощает программирование.

Что робот делает в цехе

• Загрузка заготовок на токарные и фрезерные станки с ЧПУ
• Выгрузка готовых деталей
• Смена инструмента
• Перемещение тяжёлых деталей между операциями
• Сборка крупногабаритных узлов
• Точечная сварка

Что входит в услугу роботизации

• Аудит участка и подбор конфигурации под ваши станки
• Проектирование захватов под вашу номенклатуру
• Интеграция с ЧПУ и системой управления участком
• Пусконаладка и вывод на рабочую производительность
• Обучение операторов и инструктаж
• Гарантия 12 месяцев и постгарантийный сервис

Часто задаваемые вопросы

• Сколько станков может обслуживать один BT200L?
Один робот с зоной обслуживания 3 151 мм обслуживает 2–3 станка с ЧПУ. Точное количество зависит от планировки участка и времени цикла обработки. Если станки стоят «в линию», робот успевает подавать заготовки на каждый без простоев.

• Нужны ли специальные захваты для разных деталей?
Да. Для каждой номенклатуры мы проектируем свой захват — от простых двухкулачковых до специализированных решений для сложных форм. Если детали меняются часто, используем быстросменные модули: замена захвата занимает минуты.

• Что происходит, если станок остановился?
Робот не «ломается» от простоя станка. Он либо ждёт, либо переключается на другой станок в своей зоне. Логика работы программируется под ваш производственный цикл.

• Как робот понимает, что деталь установлена правильно?
Перед установкой в патрон робот проверяет положение заготовки. После установки — контролирует усилие зажима. Если что-то не так, он подаёт сигнал оператору и не запускает обработку.

• Можно ли обслуживать станки разных производителей?
Да. BT200L интегрируется с токарными и фрезерными станками с ЧПУ разных брендов. Главное — чтобы у станка был интерфейс для внешнего управления.

• Что происходит с готовой деталью после обработки?
Робот забирает её из патрона и укладывает в накопитель или на конвейер. Если деталь тяжёлая, используется тот же захват, что и для заготовки. При необходимости робот может перекладывать деталь на промежуточный стол для контроля.

• Можно ли использовать BT200L для смены инструмента?
Да. Робот может не только загружать заготовки, но и менять изношенный инструмент в станке. Это сокращает простои и избавляет оператора от рутинной операции.

• Как происходит интеграция с существующими станками?
Мы начинаем с аудита: смотрим, какие станки у вас стоят, какие детали обрабатываются, какой цикл. Затем проектируем конфигурацию РТК — расположение робота, захваты, накопители. Интеграция с ЧПУ занимает 2–4 недели, ещё столько же — пусконаладка и обучение.

• Как быстро окупается Kawasaki BT200L?
В среднем — от 18 месяцев. Робот заменяет 3–4 оператора и работает 24/7 без перерывов.
