Модель: AUT-SW-X-Z-Z-XXX
Технические параметры (общие размеры и характеристики оборудования должны соответствовать чертежам STEP, окончательно подтвержденным обеими сторонами)
|
Нет. |
Товары |
Спецификация |
Примечания |
|
1. |
Название продукта |

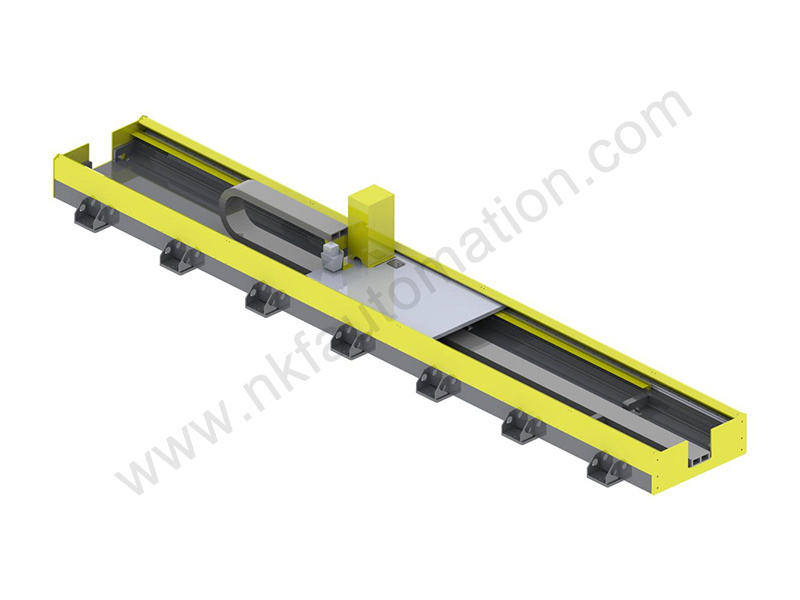

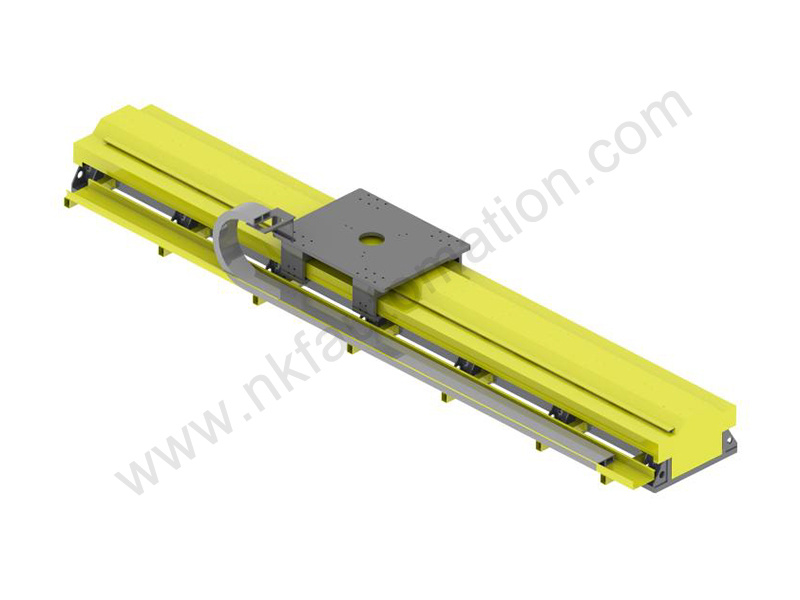

Линейный рельс заземления с одноосным сервоприводом |
Большая Полезная нагрузка |
| 2. |
Основное Применение |
Сварка, погрузочно-разгрузочные работы, многоосевое подвижное основание |
|
| 3. |
Модель |
AUT-SW-X-Z-Z-длина |
|
| 4. |
Номер контролируемой оси |
Одна ось (направление X) |
|
| 5. |
Режим управления |
Электрическое управление на основе прецизионного серводвигателя переменного тока |
|
| 6. |
Форма установки |
Фронтальная установка на земле |
|
| 7. |
Режим привода |
Привод зубчатого колеса и зубчатой рейки |
|
| 8. |
Форма зубчатого колеса и зубчатой рейки |
Прецизионная винтовая передача |
|
| 9. |
Режим наведения |
Линейная направляющая и раздвижной стол |
|
| 10. |
Редуктор |
Прецизионный планетарный редуктор |
|
| 11. |
Коэффициент скорости редуктора |
i=20 |
|
| 12. |
Точность повторного позиционирования |
±0,15 мм |
|
| 13. |
Скорость перемещения |
0-30000 мм/мин |
|
| 14. |
Эффективный ход |
Общая длина — 1500 мм |
|
| 15. |
Эффективный установочный размер раздвижного стола |
1000 мм × 1100 мм (длина × ширина) |
|
| 16. |
Максимальная нагрузка |
Общая грузоподъемность ≤10000 кг Полезная нагрузка робота ≤1000 кг |
|
| 17. |
Габаритные размеры |
Общая длина × 1700 мм × 1100 мм (высота щита) |
|
| 18. |
Положение цепи перетаскивания |
Внутренняя/внешняя (цепная передача 45×125+45×125) |
|
| 19. |
Вес |
Длина × 450 кг/метр + 800 кг (в сборе с раздвижным столом) |
|
