Модель: AUT-TG-X-D-M-XXX
Технические параметры (общие размеры и характеристики оборудования должны соответствовать чертежам STEP, окончательно подтвержденным обеими сторонами)
|
Нет. |
Товары |
Спецификация |
Примечания |
|
1. |
Название продукта |

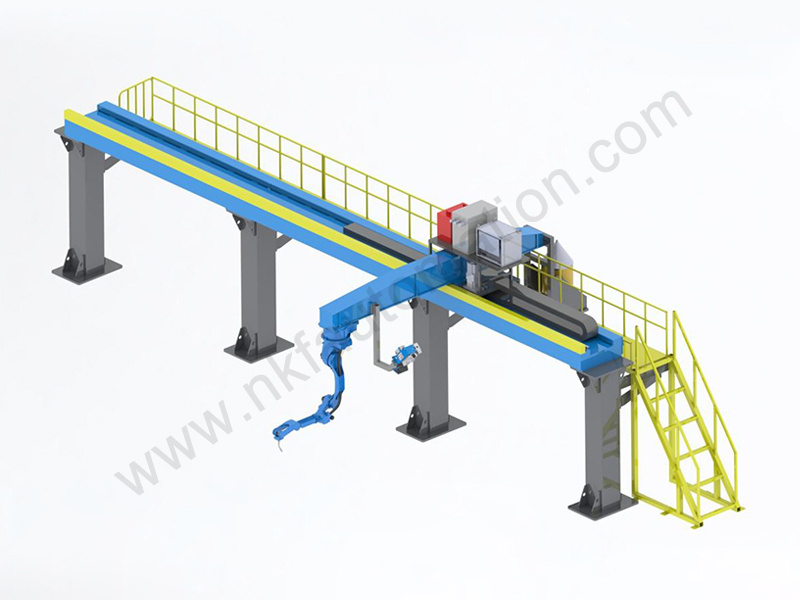

Линейный рельс заземления с одноосным сервоприводом |
Большая Полезная нагрузка |
| 2. |
Основное Применение |
Сварка |
|
|
3. |
Модель |
AUT-TG-X-D-M-длина |
|
|
4. |
Номер контролируемой оси |
Одна ось (направление X) |
|
|
5. |
Режим управления |
Электрическое управление на основе прецизионного серводвигателя переменного тока |
|
|
6. |
Форма установки |
Установка на землю |
|
|
7. |
Режим привода |
Привод зубчатого колеса и зубчатой рейки |
|
|
8. |
Форма зубчатого колеса и зубчатой рейки |
Прецизионная винтовая передача |
|
|
9. |
Режим наведения |
Линейная направляющая и раздвижной стол |
|
|
10. |
Редуктор |
Прецизионный планетарный редуктор |
|
|
11. |
Коэффициент скорости редуктора |
i=10 |
|
|
12. |
Точность повторного позиционирования |
±0,10 мм |
|
|
13. |
Скорость перемещения |
0-60000 мм/мин |
|
|
14. |
Эффективный ход |
Общая длина — 1500 мм |
|
|
15. |
Эффективный установочный размер раздвижного стола |
1000 мм × 750 мм (Д × Ш) |
|
|
16. |
Максимальная нагрузка на консоль |
Общая грузоподъемность ≤350 кг |
|
|
17. |
Габаритные размеры |
Общая длина × 3500 мм × 3900 мм (высота шкафа) |
|
|
18. |
Положение цепи перетаскивания |
Внутренняя/внешняя (цепная передача 45×75+45×75) |
|
|
19. |
Вес |
В зависимости от конечной длины |
|
