Технические параметры (Общие размеры и характеристики оборудования должны соответствовать чертежам STEP, окончательно согласованным обеими сторонами)
|
Нет. |
Товары |
Спецификация |
Примечания |
|
1. |
Название продукта |

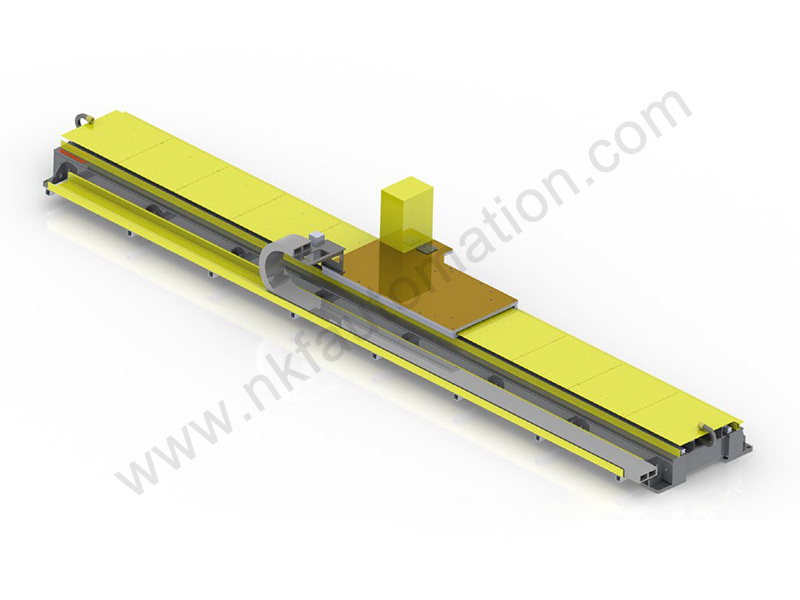

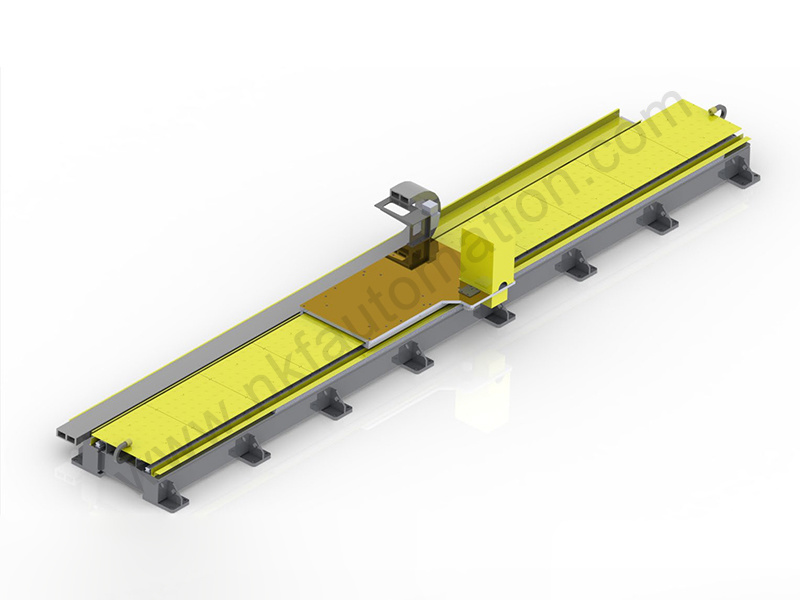

Линейный рельс заземления с одноосным сервоприводом |
Средняя Полезная нагрузка |
|
2. |
Основное Применение |
Сварка, погрузочно-разгрузочные работы, многоосевое подвижное основание |
|
|
3. |
Модель |
AUT-SW-X-Z-M-C-длина |
|
|
4. |
Номер контролируемой оси |
Одна ось (направление X) |
|
|
5. |
Режим управления |
Электрическое управление на основе прецизионного серводвигателя переменного тока |
|
|
6. |
Форма установки |
Фронтальная установка на земле |
|
|
7. |
Режим привода |
Привод зубчатого колеса и зубчатой рейки |
|
|
8. |
Форма зубчатого колеса и зубчатой рейки |
Прецизионная винтовая передача |
|
|
9. |
Режим наведения |
Линейная направляющая и раздвижной стол |
|
|
10. |
Редуктор |
Прецизионный планетарный редуктор |
|
|
11. |
Коэффициент скорости редуктора |
i=20 |
|
|
12. |
Точность повторного позиционирования |
±0,15 мм |
|
|
13. |
Скорость перемещения |
0-30000 мм/мин |
|
|
14. |
Эффективный ход |
Общая длина — 1500 мм |
|
|
15. |
Эффективный установочный размер раздвижного стола |
1000 мм × 1100 мм (длина × ширина) |
|
|
16. |
Максимальная нагрузка |
Общая грузоподъемность ≤3000 кг Полезная нагрузка робота ≤300 кг |
|
|
17. |
Габаритные размеры |
Общая длина × 1700 мм × 1100 мм (высота щита) |
|
|
18. |
Положение цепи перетаскивания |
Внутри/снаружи (цепь 45×125+45×125) |
|
|
19. |
Вес |
Длина × 450 кг/метр + 800 кг (в сборе с раздвижным столом) |
|
