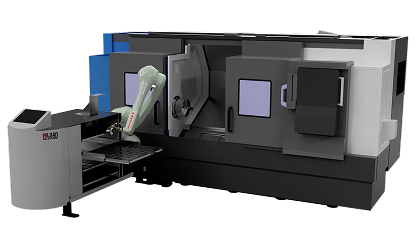

Роботизированный комплекс для станка ЧПУ LoadWizard Pro

Кому подходят наши типовые решения

• Универсальные токарные участки. Робот меняет заготовки, поддерживая непрерывную работу любых ЧПУ-станков без простоев
• Инструментальное производство. Автоматизирует загрузку штампов и пресс-форм, повышая точность и производительность участка.
• Электротехническая промышленность. Роботизированная подача валов и корпусов двигателей сокращает цикл и снижает брак
• Мелкосерийная механообработка. Переналадка за пять минут делает штучные партии выгодными без замены оборудования.
• Учебные центры и технопарки. Коллаборативная ячейка демонстрирует студентам программирование траекторий для взаимодействия с ЧПУ-станками.
• Тяжёлое машиностроение. Один оператор управляет тремя роботами, максимизируя выпуск крупногабаритных деталей.
• Автокомпоненты. Сдвоенный захват ускоряет смену деталей, синхронизируясь с любым станком линии.

Минимум простоев и повышение производительности вашего станка

Эргономичный РТК создаёт безопасную и комфортную рабочую среду для человека. Один из ключевых элементов комплекса - это вместительный стокер для заготовок, благодаря которому достигается высокая степень автономности комплекса. Так один рабочий может одновременно обслуживать до пяти таких комплексов.

1. Снижение брака на 60% благодаря точности позиционирования до ±0,1 мм и интеллектуальным системам контроля
2. Экономия на ФОТ — один оператор управляет несколькими роботизированными комплексами
3. Безопасная среда — коллаборативные роботы и лидары замедляют или останавливают работу комплекса при нахождении человека в рабочей зоне РТК
4. Гибкость и быстрая переналадка — смена программ за 5 минут, адаптация под новые заготовки

Комплектация LoadWizard Pro

• Максимальный вес заготовок: до 20 кг
• Вместимость стокера: до 144 шт
• Тип захвата: пневматический
• Количество обслуживаемых станков: 2
• Максимально электропотребление: 3 kVA
• Площадь РТК: 2000х600 мм
• Возможные модификации: реализуется на следующих моделях промышленных роботов Kawasaki: RS010L, RS013N, RS025N

Основные компоненты системы

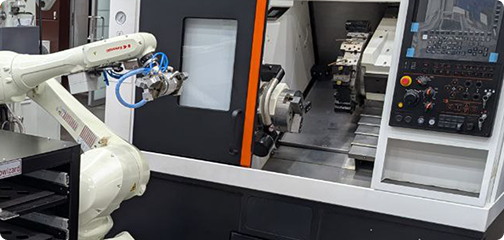

• Промышленный / коллаборативный робот. Промышленный робот со встроенной функциональностью, которая обеспечивает возможность совместной работы в совместном рабочем пространстве одновременно с человеком в рамках одной производственной операции

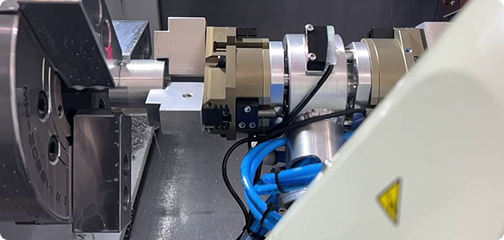

• Сдвоенный трехпальцевый захват. Оснащен собственной системой смены пальцев для быстрой и удобной переналадки системы под новые изделия. Захват оснащен системой демпферов и оптических датчиков позволяющих в автоматическом режиме отслеживать и исправлять возможные неточности в процессе загрузки- выгрузки деталей.

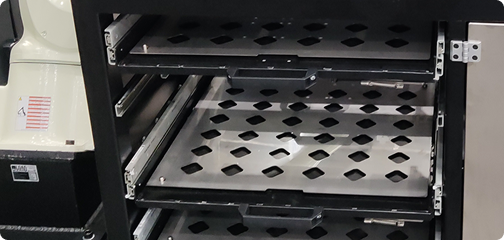

• Хранилище заготовок с двусторонним выдвижением. Вместительный стокер для размещения до 146 заготовок, позволяющий выгрузку готовых изделий и загрузку новых заготовок без остановки процесса обработки. Предназначен для единовременной загрузки до 4 типов заготовок. Создает безопасную среду для загрузки-выгрузки стокера.

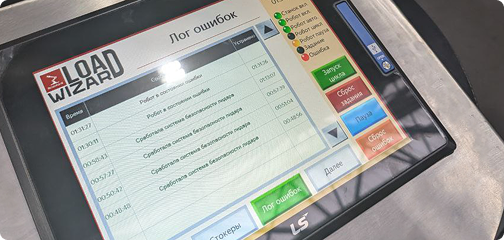

• Сенсорная панель управления с оригинальным ПО. Простой и понятный полностью русифицированный интерфейс управления.

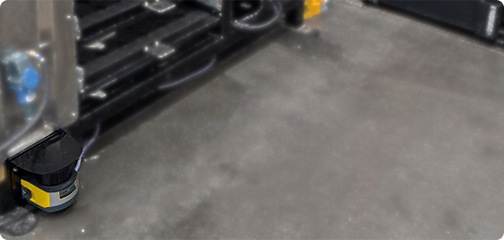

• Лидар. Гарантирует надежную защиту больших участков. Устройство имеет две независимые защитные функции и действует как два отдельных сканера, обеспечивая одновременную и независимую защиту двух участков.

Автоматизация загрузки и выгрузки станков с ЧПУ — ваш путь к прорыву в производительности

Специально разработанное программное обеспечение и простой пользовательский интерфейс позволяют быстро перенастроить РТК на работу с новыми заготовками. Управление комплексом не требует от рабочего специальных знаний и высокой квалификации.

• Переналадка при переходе на новое изделие – 5 минут(эффективен для массового и мелкосерийного производства)
• Время замены готового изделия на заготовку – всего 10 секунд(за счет комбинированного действия сдвоенного захвата)
• Простое и интуитивно-понятное управление на сенсорной панели. Русский интерфейс.
• Время автономной работы – до 24 часов(вместительный стокер на 148 заготовок и готовых изделий)
